شاتون هیوندای توسان

معرفی شاتون هیوندای توسان

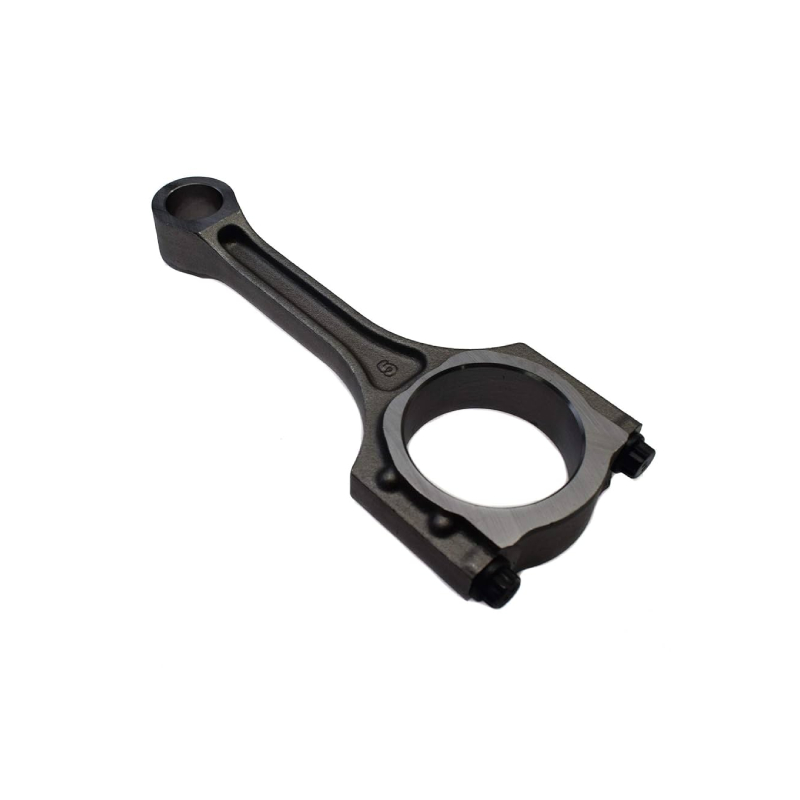

شاتون (Connecting Rod) یکی از قطعات اصلی و حیاتی موتورهای احتراق داخلی و لوازم یدکی توسان است که پیستون را به میل‌لنگ متصل می‌کند. وظیفه اصلی شاتون تبدیل حرکت رفت و برگشتی پیستون به حرکت چرخشی میل‌لنگ است که انرژی حاصل از احتراق سوخت را به چرخ‌ها منتقل می‌کند. در خودروهایی مانند هیوندای توسان، که موتورهای متنوعی با قدرت و حجم متفاوت دارند، شاتون باید بتواند نیروهای بزرگ و فشارهای متغیر احتراق را به‌خوبی تحمل کند.

از آنجا که شاتون تحت بارهای دینامیکی بسیار بالا، نیروی گریز از مرکز، حرارت زیاد و فشارهای ناگهانی قرار دارد، کیفیت ساخت و جنس آن در عملکرد موتور بسیار تاثیرگذار است. کوچک‌ترین خرابی در این قطعه می‌تواند به آسیب‌های جدی موتور منجر شود.

ساختار شاتون در هیوندای توسان

شاتون در هیوندای توسان شامل سه بخش اصلی است:

• سر کوچک (Small End): محل اتصال به پیستون از طریق گژن‌پین (Piston Pin). این بخش باید با دقت بالا و تحمل فشار ساخته شود تا پیستون بتواند به‌راحتی حرکت کند و نیرو را منتقل نماید.

• بدنه میانی (Rod Beam): بخش میانی که به شکل میله‌ای است و وظیفه انتقال نیرو از پیستون به میل‌لنگ را دارد. این قسمت باید ترکیبی از استحکام و انعطاف‌پذیری باشد تا فشارهای ناشی از انفجار در سیلندر را تحمل کند.

• سر بزرگ (Big End): قسمت اتصال شاتون به میل‌لنگ است که معمولاً از دو نیمه تشکیل شده و توسط پیچ‌های مخصوص به هم متصل می‌شود. در این قسمت یاتاقان‌ها قرار دارند که با روانکاری مناسب، حرکت نرم و بدون اصطکاک را تضمین می‌کنند.

جنس و مواد سازنده شاتون خودرو توسان

شاتون‌های استفاده شده در هیوندای توسان معمولاً از فولاد فورج‌شده (Forged Steel) یا آلیاژهای فولادی بسیار مقاوم ساخته می‌شوند. فولاد فورج‌شده به دلیل استحکام بسیار بالا، مقاومت در برابر خستگی فلزی و دوام در برابر حرارت بالا، گزینه‌ای ایده‌آل برای این قطعه است. در موتورهای توربوشارژر یا دیزلی، گاهی از آلیاژهای خاصی مانند کروم-مولیبدن استفاده می‌شود که استحکام و مقاومت بیشتری دارند.

ویژگی‌های مواد به کار رفته:

• تحمل فشارهای ضربه‌ای ناشی از احتراق

• مقاومت بالا در برابر خستگی و فرسایش

• پایداری حرارتی و جلوگیری از تغییر شکل در دماهای بالا

• وزن بهینه برای کاهش اینرسی و افزایش کارایی موتور

انواع شاتون در موتورهای مختلف هیوندای توسان

هیوندای توسان با موتورهای مختلفی عرضه شده که طراحی و جنس شاتون‌ها با توجه به نیاز هر موتور متفاوت است:

• موتور ۲.۰ لیتری بنزینی (G4NA): شاتون فولادی معمولی با طراحی ساده و مقاوم برای کاربردهای روزمره.

• موتور ۲.۴ لیتری بنزینی (G4KJ): شاتون قوی‌تر و مستحکم‌تر که برای توان بالاتر و دمای بیشتر موتور طراحی شده است.

• موتور ۱.۶ لیتری توربوشارژر (Gamma T-GDI): شاتون سبک‌تر و با استحکام بالا برای تحمل فشارهای بیشتر و دور موتور بالاتر.

• موتور دیزلی ۲.۰ لیتری CRDi: شاتون‌های سنگین و مقاوم در برابر گشتاور و فشارهای بالا.

علائم خرابی شاتون و پیامدهای آن در توسان

خرابی شاتون می‌تواند باعث مشکلات متعددی در موتور شود، از جمله:

• صدای تق‌تق یا کوبش از داخل موتور، به‌خصوص در دورهای پایین یا بالا

• لرزش موتور در حالت درجا یا در حرکت

• کاهش ناگهانی فشار روغن موتور

• روشن شدن چراغ چک موتور و بروز کدهای خطا

• افت شدید قدرت موتور و عملکرد ناپایدار

• در موارد شدید، قفل شدن موتور یا شکستگی بلوک سیلندر

ادامه کار با شاتون خراب می‌تواند منجر به آسیب‌های گسترده‌تر مثل ترک خوردن میل‌لنگ، سوراخ شدن بدنه موتور و خرابی کامل موتور شود.

آموزش نصب شاتون هیوندای توسان

برای نصب صحیح شاتون نیاز به دقت، ابزار مناسب و آشنایی با دستورالعمل‌های فنی دارید.

ابزار مورد نیاز:

• جک موتور یا پایه نگهدارنده

• ابزار باز و بسته کردن پیچ‌ها

• تورک‌متر (برای تنظیم دقیق گشتاور پیچ‌ها)

• کولیس و میکرومتر برای اندازه‌گیری

• روانکار مونتاژ

مراحل نصب:

1. موتور را باز کنید و میل‌لنگ را در دسترس قرار دهید.

2. شاتون قدیمی را به دقت جدا کنید و ترتیب نصب آن را یادداشت کنید.

3. سطح اتصال شاتون به میل‌لنگ و پیستون را تمیز کنید.

4. یاتاقان‌ها را روی سر بزرگ شاتون نصب نمایید و مطمئن شوید در جای مناسب قرار گرفته‌اند.

5. شاتون جدید را روی میل‌لنگ قرار دهید و گژن‌پین را در سر کوچک نصب کنید.

6. پیچ‌های شاتون را با روانکار مخصوص چرب کرده و به کمک تورک‌متر، طبق دستور کارخانه (معمولاً بین ۳۵ تا ۵۰ نیوتن‌متر) محکم کنید.

7. تمامی شاتون‌ها را به همین ترتیب نصب و گشتاور دهی نمایید.

8. حرکت میل‌لنگ و شاتون را به صورت دستی بررسی کنید تا از روان بودن حرکت اطمینان حاصل کنید.

9. موتور را مرحله به مرحله مونتاژ کنید و قبل از بستن کامل، مطمئن شوید هیچ قطعه‌ای به درستی جا نیفتاده باشد.

روش‌های تست عملکرد شاتون پس از نصب در توسان

پس از نصب شاتون، برای اطمینان از عملکرد صحیح موتور و جلوگیری از آسیب‌های احتمالی، باید تست‌های زیر انجام شود:

• بازرسی بصری: چک کردن ترک، خوردگی یا آسیب دیدگی‌های ظاهری

• اندازه‌گیری دقیق: با میکرومتر و کولیس، ابعاد سر کوچک و بزرگ و یاتاقان‌ها را اندازه بگیرید تا با استانداردهای کارخانه مطابقت داشته باشند

• تست تعادل: اطمینان از بالانس بودن میل‌لنگ و شاتون برای کاهش لرزش و افزایش عمر موتور

• تست روغن‌کاری: بررسی روانکاری یاتاقان‌ها و اطمینان از عدم کمبود روغن

• تست فشار روغن: سنجش فشار روغن موتور در هنگام کارکرد برای اطمینان از کافی بودن آن

• شنیدن صدای موتور: کارکرد موتور را در دورهای مختلف بررسی کنید تا صدای غیرعادی مشاهده نشود

نکات مهم در نگهداری شاتون و موتور هیوندای توسان

برای افزایش طول عمر شاتون و بهبود عملکرد موتور، توصیه‌های زیر را جدی بگیرید:

• تعویض منظم روغن موتور و استفاده از روغن با کیفیت و مناسب موتور

• اجتناب از رانندگی طولانی با دور موتور بالا

• سرویس دوره‌ای سیستم خنک‌کننده برای جلوگیری از داغ شدن موتور

• استفاده از قطعات یدکی اصلی و استاندارد در زمان تعویض

• انجام سرویس‌های دوره‌ای و بررسی یاتاقان‌ها و شاتون‌ها در تعمیرگاه‌های معتبر
