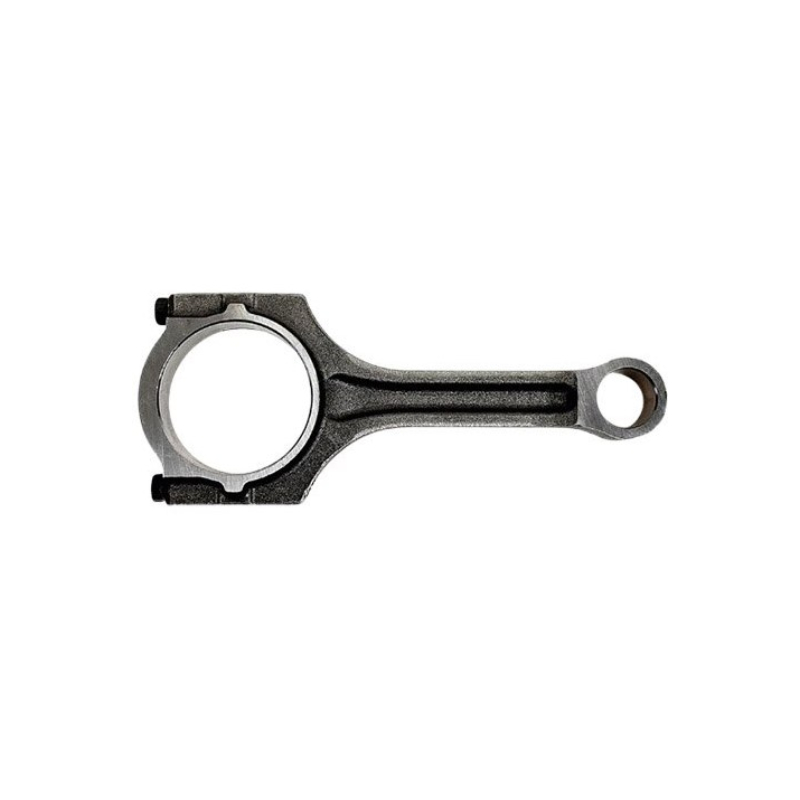

شاتون هیوندای وراکروز

معرفی شاتون هیوندای وراکروز

شاتون یکی از قطعات بسیار حیاتی در ساختار موتور احتراق داخلی و لوازم یدکی وراکروز است. این قطعه که بین میل‌لنگ و پیستون قرار دارد، وظیفه انتقال نیروی خطی حاصل از احتراق پیستون به نیروی چرخشی میل‌لنگ را بر عهده دارد. در خودروی هیوندای وراکروز که با پیشرانه قدرتمند ۶ سیلندر (۳.۸ لیتری یا ۳.۰ لیتری دیزلی بسته به نسخه بازار) عرضه می‌شود، شاتون‌ها باید قدرت و دوام بالا را در کنار عملکرد نرم تضمین کنند.

ویژگی‌های فنی شاتون وراکروز

1. ساختار و متریال:
   • از جنس فولاد آلیاژی فورج‌شده (معمولاً 4340 یا مشابه)، به منظور تحمل فشار و دمای بالا
   • بهینه‌سازی شده برای کاهش وزن و افزایش استحکام
   • طراحی خاص برای توزیع یکنواخت تنش‌ها در زمان چرخش در سرعت‌های بالا
2. ابعاد دقیق:
   • قطر سوراخ بزرگ (برای اتصال به میل‌لنگ): بین 55 تا 60 میلی‌متر
   • قطر سوراخ کوچک (برای اتصال به گژنپین): بین 22 تا 25 میلی‌متر
   • طول مرکز به مرکز (center-to-center): تقریباً 140 تا 145 میلی‌متر
3. سیستم روغن‌کاری داخلی:
   • مجهز به شیارها یا کانال‌های روغن‌کاری جهت کاهش اصطکاک بین یاتاقان‌ها و سطوح تماس
4. یاتاقان‌ها:
   • استفاده از یاتاقان‌های پوسته‌ای دو تکه (shell bearings) با سطح آلیاژی برای کاهش سایش و انتقال بهتر حرارت

عملکرد شاتون در موتور وراکروز

شاتون در کنار سایر قطعات مانند میل‌لنگ، پیستون و یاتاقان‌ها، در فرآیند تبدیل انرژی شیمیایی به انرژی مکانیکی نقش دارد. با توجه به تعداد زیاد سیکل‌های احتراق در هر دقیقه (RPM بالا)، شاتون باید:

• در برابر بارهای دینامیکی شدید مقاوم باشد
• تعادل مناسبی با سایر شاتون‌ها داشته باشد تا از لرزش موتور جلوگیری شود
• پایداری خود را در دمای بالا و فشار زیاد حفظ کند

تست عملکرد شاتون

در فرآیند تولید، شاتون‌ها باید از چندین تست عبور کنند:

1. تست متالوگرافی: بررسی ساختار دانه‌ای فولاد به کمک میکروسکوپ برای اطمینان از کیفیت فورجینگ
2. تست سختی سنجی: معمولاً با مقیاس راکول یا ویکرز برای بررسی مقاومت سطحی
3. تست ترک‌سنجی با ذرات مغناطیسی یا اولتراسونیک: برای تشخیص ترک‌های میکروسکوپی یا عیوب داخلی
4. تست بالانس دینامیکی: اطمینان از وزن دقیق و متقارن بودن شاتون‌ها در مجموعه
5. تست عملکرد واقعی: نصب روی موتور در شرایط آزمایشگاهی برای شبیه‌سازی عملکرد در سرعت‌های بالا

تست خرابی

در شرایط بحرانی ممکن است شاتون دچار شکست شود. مهم‌ترین دلایل خرابی عبارت‌اند از:

• روغن‌کاری ناکافی: عدم گردش مناسب روغن باعث اصطکاک بیش از حد و قفل کردن یاتاقان می‌شود.
• اضافه بار یا رِدلاین شدن موتور: استفاده طولانی در دور موتور بیش از حد مجاز (Redline)
• نقص در فورجینگ یا ترک‌ پنهان: که به مرور زمان توسعه می‌یابد
• شُل شدن پیچ‌های شاتون: که می‌تواند باعث لرزش و جدا شدن شاتون شود

شکل خرابی معمولاً به صورت ترک در محل اتصال با میل‌لنگ یا خم شدن بدنه است.

آموزش نصب شاتون خودرو وراکروز

توجه: نصب نادرست شاتون می‌تواند منجر به خرابی کامل موتور شود. نصب باید توسط مکانیک متخصص با ابزار دقیق انجام شود.

مراحل نصب:

1. آماده‌سازی:

   • بررسی کامل یاتاقان‌ها، میل‌لنگ و پیستون

   • پاک‌سازی کامل سطوح از گرد و روغن قبلی

2. نصب پیستون به شاتون:

   • گژن‌پین را با ابزار مخصوص در جای خود قرار دهید

   • اطمینان از روان بودن حرکت شاتون روی پین

3. نصب مجموعه شاتون-پیستون به بلوک موتور:

   • حلقه‌های پیستون باید با ابزار مخصوص فشرده شوند

   • مجموعه را از بالا وارد سیلندر کنید

4. اتصال به میل‌لنگ:

   • نیمه پایینی شاتون را به کمک یاتاقان متناسب متصل کرده و پیچ‌ها را با گشتاور مشخص (طبق دفترچه فنی) سفت کنید

   • استفاده از قفل‌چسب یا پیچ ضد شل شدن توصیه می‌شود

5. بررسی نهایی:

   • چک کردن لقی شعاعی و محوری

   • چرخاندن میل‌لنگ با دست برای اطمینان از نرمی حرکت

نکات نگهداری شاتون وراکروز

1. استفاده از روغن موتور مناسب:
   • همواره از روغن موتور توصیه‌شده توسط هیوندای با ویسکوزیته مناسب استفاده کنید
   • تعویض به موقع روغن و فیلتر برای جلوگیری از تشکیل رسوبات و سایش
2. گرم کردن موتور قبل از رانندگی شدید:
   • اجازه دهید موتور به دمای کاری برسد تا انبساط حرارتی کنترل‌شده باشد
3. اجتناب از رانندگی در دور موتور بالا به مدت طولانی
4. بازرسی دوره‌ای در زمان تعویض یاتاقان یا تعمیرات اساسی:
   • شاتون‌ها را از نظر خم شدن یا ترک بررسی کنید
5. در صورت شنیدن صداهای تق‌تق از موتور:
   • بلافاصله به مکانیک مراجعه کنید، چون احتمال شل شدن شاتون یا خرابی یاتاقان وجود دارد

قیمت و خرید شاتون هیوندای وراکروز

اگه به دنبال عملکرد نرم، دوام بالا و قطعه‌ای با اصالت کره‌ای برای خودروی هیوندای وراکروزتان هستید، شاتون وراکروز از کره استور دقیقاً همون چیزی هست که نیاز دارید!
✅ کیفیت درجه یک
✅ ضمانت اصالت کالا
✅ سازگار با موتورهای ۳.۸ لیتری وراکروز
✅ ارسال سریع به سراسر ایران

📞 برای استعلام قیمت، موجودی یا دریافت مشاوره رایگان، همین الان با کارشناسان فروش ما تماس بگیرید و یا در واتتساپ پیام بدین.
